粘土磚的礦相組成
粘土磚的礦相組成：莫來石(25%～50%)和部分硅氧晶體(以方石英為主、少量鱗石英)，玻璃相(25%～60%)。
繪制SiO2-Al2O3系統(tǒng)相圖，并能分析各類制品在組成和溫度變化時的相變化。

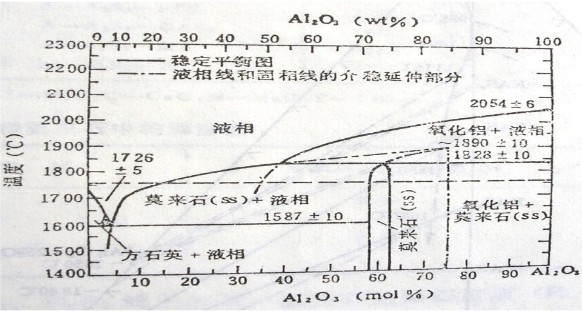

SiO2-Al2O3系統(tǒng)相圖
當A12O3含量5.5%~15%區(qū)間，液相曲線向下的趨勢很陡，含量變化不大，溫度下降卻比較大，達將近150℃。A12O3低于5%的原料不能用來制造耐火材料。A12O3小量變動會對耐火度與其它高溫作業(yè)性質產生比較大的影響。
A12O3含量從15%漸增46%，液相曲線較平穩(wěn)，溫度差110℃變化不大，A 12O3的小量變動對高溫性質不致產生顯著影響，在生產中重要控制原料中雜質。 1595℃以上溫度中，粘土及半硅質耐材中主結晶為穩(wěn)定的莫來石，生成量決定于A12O3含量增多。石英及其轉化的結晶相（方石英）只有在1595℃以上熔融或作為溶劑而成為液相。
A12O3含量46%以上屬高鋁質耐火材料范疇。46%至71.8%間（屬Ⅲ等高鋁磚）耐材性質與15%至46%的粘土質耐材接近。
當A12O3超過71.8%，從平衡狀態(tài)圖1850 ℃以下沒有液相出現(xiàn)，穩(wěn)定的晶相是莫來石與剛玉。 1850℃以上，則出現(xiàn)液相與高溫穩(wěn)定的剛玉結晶相。有耐火度高，荷重軟化溫度高等優(yōu)良高溫作業(yè)性能。
微信洽談
